Giao thức CANopen trong tự động hóa phi tập trung: 5 điểm cốt lõi bạn cần biết

Khám phá vai trò của giao thức CANopen trong tự động hóa phi tập trung và cách nó định hình các hệ thống điều khiển hiện đại. Bài viết phân tích 5 lợi ích chính, các khái niệm cốt lõi như CiA và PDO, cùng các ứng dụng thực tế trong tự động hóa sản xuất và robot.

Mục lục

• Giới thiệu về giao thức CANopen trong tự động hóa phi tập trung
• Tại sao cần giao thức CANopen trong tự động hóa phi tập trung?
  • Hạn chế của hệ thống điều khiển tập trung
  • Nhu cầu về tính linh hoạt và khả năng mở rộng
• Các khái niệm cốt lõi của giao thức CANopen
  • 1. Lớp vật lý (Physical Layer) và Lớp liên kết dữ liệu (Data Link Layer)
  • 2. Lớp ứng dụng (Application Layer)
  • 3. CiA (CAN in Automation) và Hồ sơ thiết bị (Device Profiles)
• 5 Lợi ích chính của giao thức CANopen
• Ứng dụng thực tế của giao thức CANopen trong tự động hóa phi tập trung
  • 1. Tự động hóa sản xuất
  • 2. Hệ thống robot và xe tự hành (AGV)
  • 3. Tự động hóa tòa nhà và y tế
• Thách thức khi triển khai giao thức CANopen
• Tương lai của giao thức CANopen
• Kết luận về giao thức CANopen trong tự động hóa phi tập trung

Giới thiệu về giao thức CANopen trong tự động hóa phi tập trung

Trong các hệ thống tự động hóa truyền thống, việc điều khiển thường được tập trung tại một bộ điều khiển trung tâm (PLC). Tuy nhiên, khi số lượng thiết bị tăng lên và yêu cầu về tính linh hoạt, tốc độ phản ứng trở nên cấp bách, mô hình tập trung này dần bộc lộ nhiều hạn chế. Đó là lý do tại sao các hệ thống tự động hóa phi tập trung ra đời, và giao thức CANopen trong tự động hóa phi tập trung đóng vai trò là xương sống kết nối các thiết bị thông minh.

Giao thức CANopen là một giao thức truyền thông cấp cao dựa trên mạng CAN (Controller Area Network), được thiết kế đặc biệt cho các hệ thống điều khiển nhúng. Nó cung cấp một khung làm việc tiêu chuẩn, cho phép các thiết bị từ nhiều nhà sản xuất khác nhau giao tiếp với nhau một cách liền mạch và hiệu quả. Trong một hệ thống phi tập trung, mỗi thiết bị (ví dụ: cảm biến, động cơ, I/O module) đều có thể tự thực hiện các tác vụ điều khiển và giao tiếp trực tiếp với các thiết bị khác mà không cần thông qua bộ điều khiển trung tâm, tạo ra một hệ thống linh hoạt và có khả năng mở rộng cao.

Bài viết này sẽ đi sâu vào lý do tại sao giao thức CANopen trong tự động hóa phi tập trung lại quan trọng, các khái niệm cốt lõi, những lợi ích then chốt, cũng như các ứng dụng thực tế và triển vọng trong tương lai. Để có cái nhìn tổng quan về các công nghệ tự động hóa khác, bạn có thể tham khảo thêm bài viết của chúng tôi về Tự động hóa thích nghi với biến đổi sản phẩm theo lô nhỏ.

Tại sao cần giao thức CANopen trong tự động hóa phi tập trung?

Sự ra đời của giao thức CANopen trong tự động hóa phi tập trung là một phản ứng tất yếu trước những hạn chế của các phương pháp điều khiển truyền thống.

Hạn chế của hệ thống điều khiển tập trung

• Điểm lỗi duy nhất (Single Point of Failure): Trong mô hình tập trung, nếu bộ điều khiển trung tâm bị hỏng, toàn bộ hệ thống sẽ ngừng hoạt động.
• Độ trễ cao: Khi tất cả các thiết bị phải giao tiếp thông qua một bộ điều khiển duy nhất, độ trễ truyền thông có thể tăng lên, làm giảm tốc độ phản ứng của hệ thống.
• Tính mở rộng hạn chế: Việc thêm một thiết bị mới vào hệ thống tập trung có thể phức tạp và đòi hỏi phải thay đổi cấu hình lớn.

Nhu cầu về tính linh hoạt và khả năng mở rộng

• Khả năng mở rộng dễ dàng: Trong một hệ thống phi tập trung, việc thêm một thiết bị mới chỉ đơn giản là kết nối nó vào mạng và cấu hình các thông số.
• Tính linh hoạt cao: Mỗi thiết bị có thể tự hoạt động và giao tiếp trực tiếp với các thiết bị khác. Điều này giúp các nhà phát triển tạo ra các ứng dụng phức tạp hơn, nơi các thiết bị có thể phối hợp với nhau một cách độc lập.
• Giảm chi phí: Với giao thức CANopen, các thiết bị thông minh có thể thực hiện nhiều chức năng điều khiển cục bộ, giảm tải cho bộ điều khiển trung tâm và có thể loại bỏ hoàn toàn trong một số trường hợp đơn giản.

Giao thức CANopen trong tự động hóa phi tập trung giải quyết tất cả những vấn đề này, tạo ra một hệ thống điều khiển mạnh mẽ, đáng tin cậy và có khả năng thích ứng cao.

Các khái niệm cốt lõi của giao thức CANopen

Để hiểu rõ về giao thức CANopen, chúng ta cần nắm vững một số khái niệm cốt lõi làm nên sức mạnh của nó.

1. Lớp vật lý (Physical Layer) và Lớp liên kết dữ liệu (Data Link Layer)

Giao thức CANopen được xây dựng trên nền tảng của mạng CAN. Điều này có nghĩa là nó thừa hưởng các đặc tính mạnh mẽ của CAN:

• Truyền thông dạng broadcast: Mỗi thiết bị trên mạng đều có thể “nghe” được tất cả các tin nhắn.
• Ưu tiên tin nhắn: Các tin nhắn có độ ưu tiên cao sẽ được truyền đi trước, đảm bảo phản ứng nhanh chóng trong các tình huống khẩn cấp.
• Khả năng chống nhiễu tốt: Mạng CAN được thiết kế để hoạt động ổn định trong các môi trường công nghiệp khắc nghiệt, có nhiều nhiễu điện từ.

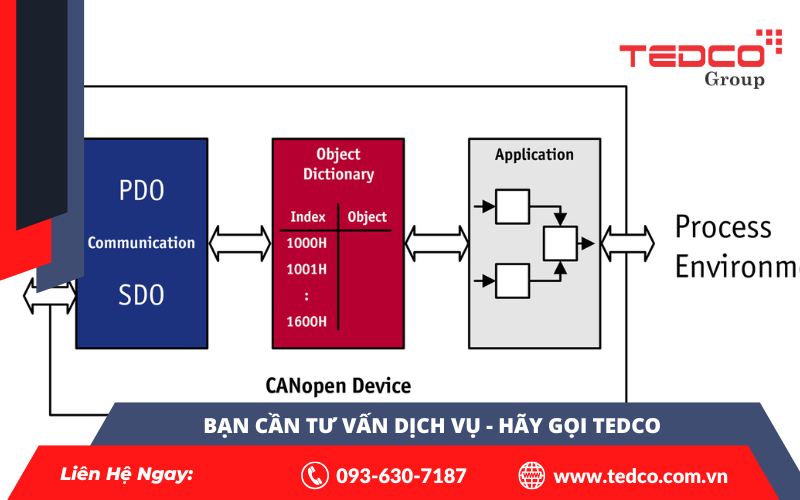

2. Lớp ứng dụng (Application Layer)

Đây là phần đặc trưng của giao thức CANopen. Nó định nghĩa các đối tượng dữ liệu và các dịch vụ truyền thông cấp cao, giúp các nhà phát triển dễ dàng cấu hình và lập trình thiết bị. Hai dịch vụ chính là:

• SDO (Service Data Object): Dùng để cấu hình thiết bị, ví dụ như đặt tốc độ, giới hạn lực, hoặc các tham số khác. SDO là giao tiếp theo kiểu client/server và thường được dùng trong quá trình khởi tạo.
• PDO (Process Data Object): Dùng để truyền dữ liệu thời gian thực. PDO là giao tiếp peer-to-peer (P2P), cho phép các thiết bị trao đổi dữ liệu trực tiếp với nhau một cách cực kỳ nhanh chóng và hiệu quả.

3. CiA (CAN in Automation) và Hồ sơ thiết bị (Device Profiles)

• CiA (CAN in Automation): Đây là tổ chức quốc tế chịu trách nhiệm phát triển và duy trì tiêu chuẩn giao thức CANopen. CiA đảm bảo rằng tất cả các thiết bị tuân thủ tiêu chuẩn này đều có thể tương thích và giao tiếp với nhau.
• Hồ sơ thiết bị (Device Profiles): CiA định nghĩa các hồ sơ thiết bị (ví dụ: CiA 402 cho bộ điều khiển động cơ servo), giúp chuẩn hóa các tham số và đối tượng dữ liệu cho một loại thiết bị cụ thể. Điều này cho phép nhà phát triển dễ dàng tích hợp các thiết bị từ nhiều nhà cung cấp khác nhau mà không cần phải viết lại code từ đầu.

5 Lợi ích chính của giao thức CANopen

Việc áp dụng giao thức CANopen trong tự động hóa phi tập trung mang lại những lợi ích chiến lược to lớn, giúp các doanh nghiệp tạo ra hệ thống điều khiển hiệu quả hơn.

1. Tính tương thích cao: Nhờ các hồ sơ thiết bị tiêu chuẩn của CiA, các thiết bị CANopen từ nhiều nhà cung cấp khác nhau đều có thể giao tiếp với nhau một cách dễ dàng, giúp giảm thời gian và chi phí tích hợp.
2. Tốc độ và độ chính xác cao: Giao tiếp PDO cho phép trao đổi dữ liệu thời gian thực giữa các thiết bị với độ trễ cực thấp, rất quan trọng trong các ứng dụng điều khiển chuyển động chính xác.
3. Dễ dàng cấu hình và bảo trì: Giao thức CANopen cung cấp các công cụ và phương pháp tiêu chuẩn để cấu hình thiết bị và chẩn đoán lỗi, giúp giảm thời gian thiết lập và bảo trì hệ thống.
4. Khả năng mở rộng linh hoạt: Có thể thêm hoặc bớt thiết bị trên mạng mà không cần thay đổi cấu trúc hệ thống. Điều này giúp dễ dàng nâng cấp hoặc mở rộng sản xuất.
5. Giảm chi phí dây cáp: Giao thức CANopen chỉ cần một cặp dây xoắn để kết nối tất cả các thiết bị trên mạng, giúp giảm đáng kể chi phí và độ phức tạp của hệ thống dây điện so với các phương pháp kết nối điểm-điểm truyền thống.

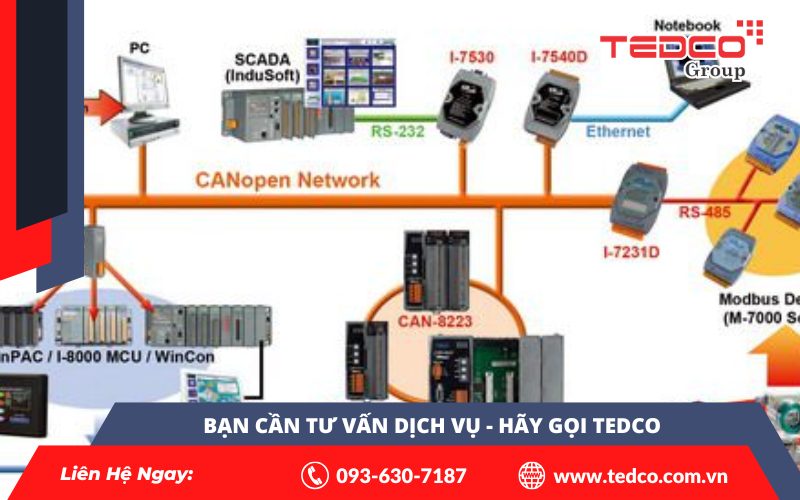

Ứng dụng thực tế của giao thức CANopen trong tự động hóa phi tập trung

Giao thức CANopen đã được ứng dụng rộng rãi trong nhiều ngành công nghiệp.

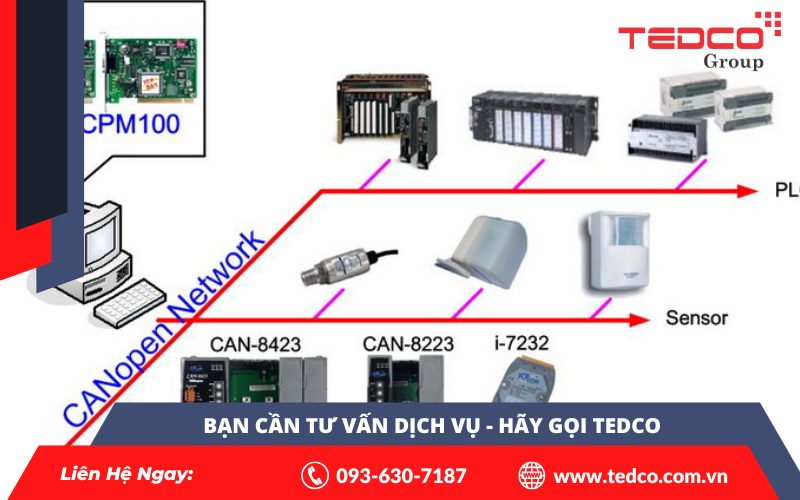

1. Tự động hóa sản xuất

• Mô hình: Một dây chuyền lắp ráp sử dụng nhiều robot, cảm biến và băng tải.
• Ứng dụng: Giao thức CANopen cho phép các robot và băng tải giao tiếp trực tiếp với nhau, điều phối chuyển động một cách đồng bộ và chính xác. Các cảm biến có thể gửi tín hiệu trực tiếp đến bộ điều khiển động cơ để điều chỉnh tốc độ, tạo ra một hệ thống sản xuất linh hoạt và hiệu quả cao.

2. Hệ thống robot và xe tự hành (AGV)

• Mô hình: Một robot công nghiệp hoặc xe tự hành cần điều khiển nhiều trục động cơ và cảm biến khác nhau.
• Ứng dụng: Giao thức CANopen được sử dụng để kết nối bộ điều khiển trung tâm với các bộ điều khiển động cơ servo, giúp điều khiển chuyển động của robot hoặc AGV với độ chính xác cao.

3. Tự động hóa tòa nhà và y tế

• Mô hình: Các hệ thống điều khiển cửa ra vào, đèn chiếu sáng, thang máy trong các tòa nhà thông minh.
• Ứng dụng: Giao thức CANopen cung cấp một mạng truyền thông đáng tin cậy để kết nối các thiết bị này, cho phép chúng phối hợp với nhau một cách hiệu quả. Trong ngành y tế, giao thức này được sử dụng trong các thiết bị như máy MRI hoặc giường bệnh tự động để đảm bảo an toàn và độ chính xác. Để biết thêm về các ứng dụng của CANopen, bạn có thể tham khảo tài liệu của Hiệp hội CiA (CAN in Automation).

Thách thức khi triển khai giao thức CANopen

Mặc dù có nhiều ưu điểm, việc triển khai giao thức CANopen cũng có những thách thức nhất định:

• Độ phức tạp ban đầu: Mặc dù giao thức này được tiêu chuẩn hóa, việc cấu hình và lập trình ban đầu vẫn đòi hỏi kiến thức chuyên sâu về các đối tượng và dịch vụ.
• Hỗ trợ từ nhà cung cấp: Mặc dù các thiết bị CANopen thường tuân thủ tiêu chuẩn, nhưng sự hỗ trợ về phần mềm và công cụ từ các nhà cung cấp có thể khác nhau.
• Giới hạn tốc độ: Mặc dù đủ nhanh cho hầu hết các ứng dụng, nhưng CANopen không phải là lựa chọn tốt nhất cho các ứng dụng có yêu cầu băng thông cực cao hoặc thời gian thực tuyệt đối (ví dụ: các hệ thống điều khiển chuyển động đa trục tốc độ cao).

Tương lai của giao thức CANopen

Tương lai của giao thức CANopen hứa hẹn sẽ được định hình bởi sự phát triển của các công nghệ kết nối mới.

• CANopen FD: Đây là phiên bản tiếp theo của CANopen, sử dụng CAN FD (Flexible Data-rate) để tăng tốc độ truyền dữ liệu, mở rộng băng thông và độ linh hoạt cho các ứng dụng yêu cầu cao hơn.
• CANopen trên Ethernet (CANopen over Ethernet): Việc tích hợp CANopen với Ethernet cho phép các thiết bị CANopen giao tiếp với các hệ thống điều khiển cấp cao hơn thông qua mạng Ethernet, tạo ra một hệ thống phân cấp linh hoạt và mạnh mẽ.

Kết luận về giao thức CANopen trong tự động hóa phi tập trung

Giao thức CANopen trong tự động hóa phi tập trung không chỉ là một giao thức truyền thông; nó là một triết lý thiết kế hệ thống điều khiển. Bằng cách cho phép các thiết bị giao tiếp và phối hợp với nhau một cách độc lập, giao thức CANopen đã mở ra một kỷ nguyên mới của tự động hóa: linh hoạt, đáng tin cậy và có khả năng mở rộng cao.

Mặc dù vẫn còn những thách thức về cấu hình và độ phức tạp ban đầu, nhưng những lợi ích chiến lược mà giao thức CANopen mang lại là không thể phủ nhận. Đây là chìa khóa để xây dựng các hệ thống tự động hóa thông minh, có khả năng thích ứng cao, đáp ứng mọi nhu cầu của sản xuất hiện đại và các ứng dụng robot tiên tiến.
